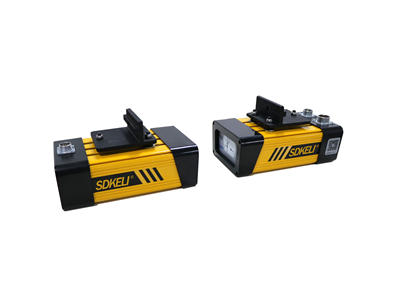

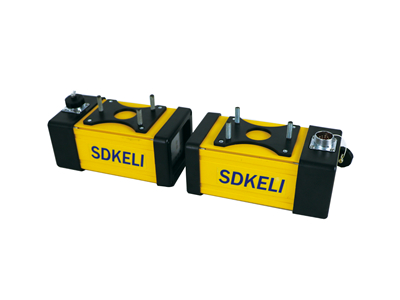

BLPS型折彎?rùn)C(jī)保護裝置

產品介紹:BLPS型折彎?rùn)C(jī)保護裝置是針對液壓折彎?rùn)C(jī)人身安全保護而設計開發的一款安全四級光電保護裝置。它采用的動態檢測技術通過了TüV功能安全四級評估,并獲得了國家發明專利。該產品通過了EMC和LVD認證,完全達到了國際同類產品的先進技術水平。BLPS型折彎?rùn)C(jī)保護裝置在折彎?rùn)C(jī)上模模尖附件裝置保護區域,它為操作者在接近上模模尖區域的手臂和手指提供有效的安全保護。它兼顧了操作者的安全和機器的生產效率,是目前最有效的一個解決方案。BLPS系列折彎?rùn)C(jī)保護裝置傳感器分為C型和D型,C型傳感器整機體積小,適用于安裝空間緊湊的場景,D型傳感器具有較強的抗振性能,安裝對光簡單快捷。

分享到:

產品特點

BLPS型折彎?rùn)C(jī)保護裝置傳感器可以單獨配合折彎?rùn)C(jī)系統使用。每個檢測單元提供兩路獨立的安全輸出,輸出形式為PNP,通光時為ON狀態,輸出高電平;遮光時為OFF狀態,輸出低電平。遮光物體撤除后,OSSD自動進入ON狀態,3路接收單元對應6路OSSD輸出

傳感器根據折彎?rùn)C(jī)系統的不同,可選擇配置不同的控制器,實現不同的應用功能

1、一類激光產品,對人眼安全,可檢測到4mm的物體,并允許振動偏差
2、在折彎?rùn)C(jī)上模模尖附近形成保護區域,并與上模模尖隨動,實現實時監控
3、提供完善的功能設計,多種操作模式:“正常模式”、“折盒模式”和“抑制模式”,滿足加工不同形狀零件的安全保護要求
4、可配置獨立的控制器系統,對自身無程序編輯能力的折彎?rùn)C(jī)同樣適用
5、BLPS折彎?rùn)C(jī)保護裝置抗電磁干擾、光干擾能力強
6、冗余設計,雙路輸出,安全可靠
7、D型折彎?rùn)C(jī)保護裝置EMC和抗振性能提升,接線簡化,提供便攜式磁吸對光輔助裝置,對光更輕松

產品組成

由發射器、接收器、控制器、傳輸線、信號線、和電源線組成

典型布線圖

折彎?rùn)C(jī)保護裝置C型傳感器接線圖

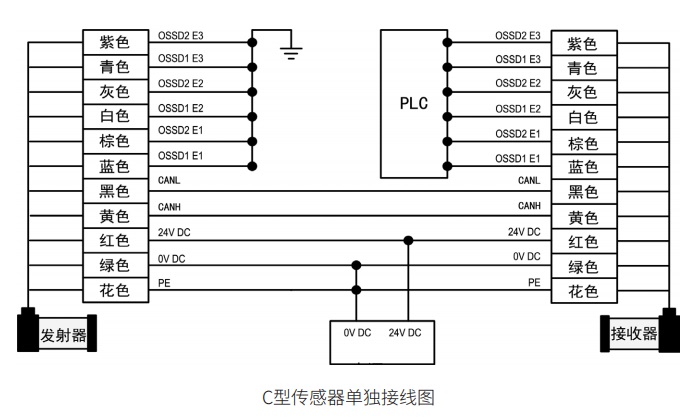

C型傳感器單獨接線圖
D型傳感器單據接線圖
D型傳感器單獨接線圖


C型傳感器技術參數
安全等級 Type4(IEC61496);PLe(ISO13849)
執行標準 2006/42/EC(機械安全指令);2004/108/EC(EMC指令);IEC61496-1;IEC61496-2;ISO13849-1
光學特性
檢測光源 一類激光,波長635nm
檢測距離 0~20m
有效孔徑角 ≤1.5mrad
環境特性
環境溫度 工作 -10℃~55℃(無結霜及凝霧)
存儲 -40℃~70℃
環境濕度 工作 35%RH~85%RH
存儲 35%RH~95%RH
抗光干擾 白熾光源 3000Lux
熒光光源 3000Lux
太陽光源 10000Lux
EMC EMS 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求
EMI 符合EN61326-1和EN55011中對工業現場的電磁輻射要求
抗振能力 頻率10Hz~55Hz;振幅:0.35±0.05mm;掃描次數:三軸,每軸20次
抗沖擊能力 加速度10g;脈沖持續時間:16ms;碰撞次數:三軸,每軸1000±10次
防護等級 IP65
外形尺寸 170×92×90mm
電氣特性
電源電壓 24VDC±20%(紋波±5%)
功耗 ≤3.5W
消耗電流 發射器 ≤50mA
接受器 ≤100mA(無負載)
響應時間 ≤20ms
安全輸出(OSSD) PNP輸出,每束檢測光輸出兩路控制信號;ON狀態時,lout≤200mA,Vout≥Vcc-2V;OFF狀態時,lout≤1mA,Vout≤2V

D型傳感器技術參數
安全等級 Type4(IEC61496);PLe(ISO13849)
執行標準 2006/42/EC(機械安全指令);2004/108/EC(EMC指令);IEC61496-1;IEC61496-2;ISO13849-1
光學特性
檢測光源 一類激光,波長635nm
檢測距離 0~20m
有效孔徑角 ≤1.5mrad
環境特性
環境溫度 工作 -10℃~55℃(無結霜及凝霧)
存儲 -40℃~70℃
環境濕度 工作 35%RH~85%RH
存儲 35%RH~95%RH
同源光干擾 相同設計的發射元件的干擾光,不會導致BLPS產生危險失敗
抗振能力 頻率10Hz~55Hz;振幅:0.35±0.05mm;掃描次數:三軸,每軸20次
抗沖擊能力 加速度10g;脈沖持續時間:16ms;碰撞次數:三軸,每軸1000±10次
防護等級 IP65
外形尺寸 202×120×110mm
電氣特性
電源電壓 24VDC±20%(紋波±5%)
功耗 ≤3.5W
消耗電流 發射器 ≤50mA
接受器 ≤100mA(無負載)
響應時間 ≤20ms(整機包含控制器)
安全輸出(OSSD) PNP輸出,每束檢測光輸出兩路控制信號;ON狀態時,lout≤200mA,Vout≥Vcc-2V;OFF狀態時,lout≤1mA,Vout≤2V;保護區域通光時處于ON狀態,遮光時處于OFF狀態
防止相互干擾功能 回避光干擾算法


整機規格型號

折彎?rùn)C(jī)安全保護裝置C型整機規格型號
折彎?rùn)C(jī)安全保護裝置C型傳感器規格型號
折彎?rùn)C(jī)安全保護裝置整機規格型號
D型傳感器整機規格型號
D型傳感器規格型號
D型傳感器規格型號


C型傳感器外觀尺寸 D型傳感器外觀尺寸
C型傳感器外觀尺寸 D型傳感器外觀尺寸


折彎?rùn)C(jī)保護裝置安裝圖
